Тоалетна за баня като вградени чертежи, които екипите от хотелски операции могат действително да използват



Чистият PDF може да бъде почти безполезен, ако показва предвидения център на дренажа, докато инсталираната тръба се движи около релса на чекмедже. Рисунката все още изглежда професионална. Стаята разказва различна история. аз искамсуета за баня като вградени чертежичестно да се запази тази разлика, включително крайната сервизна позиция, модификация на шкафа, горен код и одобрена промяна. В противен случай първият техник по поддръжката става човекът, който трябва да преоткрие инсталацията.

Не очаквам екипът на съоръженията да претърсва всяка ревизия на изработката, за да намери една панта, спирателен вентил или пръскане за смяна. Предаването се нуждае от кратък запис на стаята, свързан с контролирания файл на проекта. Той трябва бързо да отговори на четири въпроса: какво е инсталирано, къде е, как може да се осъществи достъп до него и коя одобрена референция идентифицира замяна.

Съдържание

1. Разделяне на намерението за проектиране от инсталирания запис
2. Стая за запис, шкаф, плот, мивка и сервизна информация
3. Свързване на чертежи със снимки и графици на компоненти
4. Контролиране на промени, ревизии и достъп за поддръжка
5. Издаване на файл, който хотелските операции могат да търсят и да имат доверие

Чертежите на тоалетната за баня като вградени чертежи не са одобреният комплект за проектиране

Одобреният дизайн остава важен, защото установява намерението, размерите и отговорностите. Записът as-built служи за друга цел. Той идентифицира окончателното инсталирано състояние и насочва обратно към одобрението, което е позволило някаква разлика. Никога не изтривам оригиналното измерение и безшумно го заменям. Маркирам инсталираната стойност, препращам към записа на промяната и запазвам двете версии в хронологията на документа.

TheПакети за тоалетни за баня в хотел: Пълно ръководствоопределя как шкафът, плотът, мивката и информацията за проекта се съчетават. Крайният запис използва същата пакетна логика. Ако плотът идва от един източник, а шкафът от друг, листът на стаята все още трябва да свърже техните идентификатори и одобрения интерфейс между тях.

Официалнокато-изграден чертежсъобщава какво е конструирано, а не какво е останало на чертежа на търга. За суета това не изисква претоварен модел на сграда. Изисква точна информация за стаята, четливи размери, ясни изгледи и надежден индекс на снимки, графици и одобрения за промени.

Използвайте един идентификатор на стая навсякъде

Запазвам един и същ код на стаята на чертежа, етикета на шкафа, горния етикет, снимките от инспекции, тест-листа за вода, графика на хардуера и индекса за предаване. Ако хотелът преномерира стаите преди отваряне, файлът съдържа както строителния код, така и номера на оперативната стая. Една проста кръстосана-препратка не позволява на персонала по поддръжката да поръча компонент срещу грешен исторически етикет.

Графикът-тип стая все още има значение, но не може да замени индивидуалния запис. Повтарящите се стаи могат да споделят един стандартен чертеж, докато малък брой съдържат предадени оформления, достъпни пространства, различни стени или одобрени отклонения в обслужването. Използвам стандартния детайл веднъж, след което добавям-специфичен за стаята лист с отклонения само там, където инсталираното състояние се различава.

За повтарящи се хотели,суета за баня като вградени чертежинужда от индекс-статус на стаята до стандартните подробности. Отбелязвам дали всяка стая отговаря на стандарта, носи връчена аранжировка или има одобрено отклонение. Този индекс не позволява на техник да третира една необичайна стая като доказателство, че целият тип стая е построен по същия начин.

Запишете шкафа като събрание, а не като правоъгълник

Очертанията на шкафа и общата ширина не казват на никого как да го поддържа. Записът се нуждае от кода на шкафа, ориентацията на ръката, строителния завършек, откритите крайни панели, ширините на пълнежа, зоните за фиксиране на стената, позициите на релсите, подвижните гърбове, панелите за достъп, размерите на вратите и чекмеджетата, фамилиите хардуер и всеки -сервизен отвор за изрязване. Също така маркирам кои панели могат да бъдат премахнати, без да се нарушава горната част.

Theгама шкафове за банядава на проектните екипи ясен път на категорията, но записът на стаята трябва да стесни този избор до инсталирания модул и да завърши. Името на обща категория не може да идентифицира предната част на чекмеджето за смяна години по-късно. Включвам препратката за контролирано покритие, а не небрежно описание като топъл сив или вид на орех.

График на суетен компонентинформацията принадлежи към чертежа или в свързан график със стабилни идентификатори. Кодовете на пантите и водачите, покритието на дръжката, захранващите компоненти, хардуерът на огледалния шкаф и подвижните капаци се нуждаят от достатъчно детайли за доставка на поддръжка. Това е различно от графика за-количеството на резервни части. Единият посочва какво е инсталирано; другият посочва какви запаси поддържа проектът.

ПубликуванотоСмяна на тоалетка в хотел-График на частите за екипи за съоръженияобхваща резервни количества и контрол на предаване. Свързвам кода на -изградения компонент с този график, така че техник може да види дали правилният артикул вече е в магазина, преди импровизиран ремонт да смени шкафа.

Също така поставям бележка за-живота на услугата само когато се поддържа от производителя на компонента или изискването на проекта.Суета за баня като вградени чертежине са мястото за предполагаеми интервали на смяна. Те идентифицират инсталираната част, маршрута за настройка и одобрения заместител, така че операциите да могат да вземат решение въз основа на настоящите доказателства, когато компонентът евентуално се нуждае от внимание.

Покажете ясно горния плот, мивката и стенната връзка

Изгледът отгоре се нуждае от завършена дължина и дълбочина, открити надвеси, пролуки от-страни на стената, позиция на шева, където е приложимо, изрез на мивката, отвори за кран, профил на ръба, височина на пръскане, странични връщания и всяка -начертана област. Записвам материала и завършвам кода. Ако горната част има видимо движение, пълната-плоча или референтното изображение на производственото изображение също принадлежи към финалния запис.

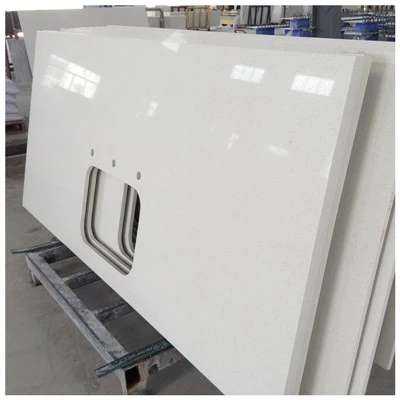

A кварцов плот за тоалетнаможе да се повтаря последователно в много стаи, но инсталираната геометрия все още може да варира при връщане на стената и сервизни изрези. Плотът от естествен камък добавя-специфична вариация на плочата и доказателства за ремонт. Чертежът идентифицира геометрията; свързаната снимка идентифицира действителното видимо лице. Не искам един документ, за да свърша лошо и двете работи.

За мивката записвам производителя и модела, метода на монтаж, детайлите на опората, статуса на преливника, конфигурацията на отпадъчните води и крана. Чертежът показва плика на купата под горната част, защото там се конкурират чекмеджета, релси и сервизи. Ако одобрена промяна на сайта е изрязала чекмедже или е преместила релса, изгледът „как-изграден“ трябва да показва крайния резултат.

Рекорд за завършеност на банятаинформацията също така обхваща гръб и уплътнител. Отбелязвам кодовете за завършване, ориентацията на връщане, местата на фугите и одобрения справочен уплътнител. Снимка под нормална огледална светлина помага на операциите да разграничат инсталирания цвят от по-късна подмяна, която е изглеждала подобно само при складово осветление.

Една и съща финална снимка се нуждае от неутрална препратка и по-широк изглед на стаята. Излагането на камерата може да направи един плот да изглежда по-топъл или по-хладен от инсталираната повърхност. използвамсуета за баня като вградени чертежиза посочване на одобрената проба за физическо покритие и код на продукта; снимката записва разположението и състоянието, вместо да се преструва, че е перфектен цветови стандарт.

Картирайте ВиК и електрическия достъп, преди да бъде скрит

Полезенчертеж на водопроводния достъппоказва крайния дренажен център, точките на захранване, ориентацията на клапаните, пътя на сифона, пътищата на маркучите и панела или чекмеджето, което осигурява достъп. Той също така маркира зони, където сондажите са забранени, защото услугите минават зад шкафа. Правя снимки, преди задният панел да се затвори, като използвам мащаб и код на стаята в рамката.

TheГрубо{0}}водопроводна инсталация за банязаписва предвидените обслужващи зони преди производство и монтаж. Окончателният чертеж показва къде тези услуги всъщност са приключили. Когато двете се различават, изисквам одобрената справка за промяна. Ръкописно измерение без данни или дата на одобрение е само улика.

Електрическите записи следват същата логика. Покажете контакт, изолатор, захранващо-захранване на чекмеджето, драйвер за осветление или връзка за огледало, когато са част от пакета за тоалетна. Идентифицирайте достъпната изолация и подвижните капаци. Електрическият дизайнер и лицензираният търговец спазват собствения код; досието показва физическия интерфейс и маршрута за поддръжка, без да претендира, че заменя тяхната сертифицирана документация.

TheПланиране на електрически контакти за баняобяснява как движението на чекмеджетата, зоните на пръски и позициите на огледалата влияят на ранната координация. Последният ми запис добавя инсталираната позиция и етикета на компонента, което не позволява по-нататъшната подмяна да разчита само на оригиналния комплект-.

Преди да затворя изгледите за електричество и водопровод, моля някой, който не ги е подготвил, да намери всяка точка за достъп в истинската стая. Ако лицето не може да намери клапана, драйвера или подвижния капак от записа, документът се нуждае от друг изглед или измерение. добресуета за баня като вградени чертежиса тествани при употреба, не са приети, защото границата на листа изглежда завършена.

Използвайте матрица за запис, която води до доказателства

Поддържам основния лист четим и премествам детайлите в референтните записи. Таблицата по-долу показва минималната връзка, която очаквам. Спецификациите на проекта може да изискват повече информация.

Трудно-спечеленият урок: Незаписана промяна на обекта се превръща в бъдещо разрушаване

Дренажът може да се мести около чекмеджето и да работи перфектно при предаване. Ако ревизираният център и маршрутът за достъп никога не влязат в записа, по-късен техник вижда само оригиналния чертеж. След това търсенето започва с премахване на панели, чекмеджета или покрития, които не е трябвало да бъдат нарушавани. Инсталацията е успешна, но липсващият запис превръща рутинната поддръжка в разследване.

Урокът: Записвайте всяка одобрена скрита промяна, преди последният подвижен панел да се върне обратно.

Направете файла достъпен за търсене, с версии и достатъчно малък за използване

Снимките се нуждаят от имена, посока и контекст

Назовавам изображенията по стая, компонент и изглед, вместо да оставям номера на камерите. Полезният комплект включва цялостна мивка, етикет на шкафа, горна повърхност, долна страна на мивка, вентили и сифон, панел за отворен достъп, хардуерен код, свързване на стена и окончателно сухо състояние. Добавям стрелки или надписи само там, където детайлът иначе е двусмислен. Необработените оригинали остават налични.

Една текуща ревизия трябва да е очевидна

добресуета за баня като вградени чертежипоказват редакция, дата на издаване, подготвител и статус на одобрение на всеки лист. Заменените файлове остават архивирани, но не стоят до текущата версия с почти идентични имена. Предпочитам контролиран индекс, който сочи към последния лист и запазва историята отделно.

Структурираните графици надминават дългите бележки

Използвам последователни полета за код на компонент, справка на производителя, покритие, приложимост в стаята и бележка за замяна. Това позволява на екипа на хотела да филтрира графика, без да чете страници с проза. Чертежът все още съдържа основни размери и инструкции за достъп, но не повтаря целия документ за резервни-части, поддръжка или въвеждане в експлоатация.

Незабавно ескалирайте липсващ или противоречив запис

Ако състоянието на монтажа и чертежа не съвпадат, първо снимайте цялата суета и специфичната разлика с измерима референция. Второ, спрете всяка работа, която би скрила или променила състоянието. Трето, изпратете на отговорния екип по проекта и доставчика текущия чертеж, кода на стаята, снимки от инспекции и история на промените за сравнение. Коригирам контролирания запис само след като състоянието на инсталирането и пътят за одобрение се съгласуват.

Често задавани въпроси

1. Какво трябва да включва тоалетната за баня като чертежи?

Те се нуждаят от идентичност на помещението, окончателна геометрия и кодове на шкафа, информация за плота и мивката, инсталирани сервизни позиции, панели за достъп, облицовки, връзки на стени, референции на компоненти, одобрени отклонения, доказателства за въвеждане в експлоатация и връзки към -кодирани снимки на помещения. Точната спецификация на проекта контролира крайния резултат.

2. Маркираните-чертежи за монтаж достатъчни ли са за предаване?

Те могат да формират началния запис, ако-маркировките са четливи, датирани, проследими и прехвърлени в необходимия краен формат. Разхлабен червен-лист без идентификация на стаята, статус на одобрение или свързани снимки не е достатъчен за повторни хотелски операции.

3. Всяка повтаряща се хотелска стая трябва ли да има отделен чертеж?

Използвайте един контролиран стандартен чертеж за наистина повтарящи се условия, след това поддържайте индекс на стаята и лист с отклонения за предадени оформления, достъпни стаи или одобрени промени на сайта. Всяка стая все още се нуждае от запис, който идентифицира инсталираните компоненти и състоянието на теста.

4. Как трябва да се записват скритите водопроводни и електрически работи?

Покажете крайните размери от дефинирана база данни, идентифицирайте клапани и изолация, маркирайте пътища за достъп и забранени-зони за сондиране и свържете към -снимки преди затварянето с видим мащаб и код на помещението. Сертифицираните търговски записи остават отделни, когато проектът ги изисква.

5. Какво трябва да се случи първо, когато -изграденият чертеж противоречи на стаята?

Снимайте и измерете инсталираното състояние, след което спрете всяка работа, която може да го скрие или промени. Изпратете доказателствата с текущия чертеж, графика на помещенията и оригиналните записи от инспекцията на отговорния доставчик и екипа на проекта, преди да преразгледате файла за контролирано предаване.

Бърз{0}}справочен списък с чертежи на тоалетна за баня

• Свържете номера на операционната стая с кода на строителната стая.
• Идентификатори на шкаф, плот, мивка, кран и хардуер.
• Оразмерете крайните услуги и панелите за достъп от посочената дата.
• Свържете{0}}кодирани снимки на стая към всеки скрит интерфейс.
• Посочете всяко одобрено отклонение, вместо да изтривате намерението на дизайна.
• Отделете текущия проблем от архивираните заменени ревизии.
• Потвърдете, че файлът се отваря, търси и отпечатва преди предаване.

Свързани ръководства за проекти

Свържете крайния запис с дефиницията на пакета, маршрута за инсталиране, сервизния набор-и резервния запас, съхраняван от операциите.

Пакетно планиране

Пакети за тоалетни за баня в хотел: Пълно ръководство

Пренесете одобрения шкаф, плот, мивка и отговорна структура в окончателния запис на стаята.

Последователност на сайта

Монтаж на тоалетна в хотелска баня от освобождаване на обекта до предаване

Уловете всяко пуснато състояние на инсталация, докато стените, услугите и етикетите на компонентите остават видими.

Сервизен набор-

Грубо{0}}водопроводна инсталация за баня

Сравнете предвидените дренажни, вентилни и сифонни зони с крайните позиции, запазени при предаването.

Контрол на подмяната

Подмяна на тоалетка в хотел-Списък на частите

Свържете всеки инсталиран код с резервния артикул и количеството, което се съхранява за бъдеща поддръжка на помещението.

Окончателно заключение

полезносуета за баня като вградени чертежизапишете последната стая, без да я погребвате под всеки исторически документ. Те идентифицират шкафа, плота, мивката, хардуера, услугите, точките за достъп, покритията и одобрените промени, след което свързват тези факти със снимки и графици, които могат да се търсят. Ето какво бих направил: издаване на прост запис, който техник може да прочете до умивалника, защото KA UNITED предпочита да запази една ясна скрита-сервизна снимка, отколкото да поиска от операциите да премахнат готовия панел, само за да научат какво стои зад него.

Референции

1. Насоки за планиране на кухня и баня със стандарти за достъп, Национална асоциация за кухня и баня.
2. Международен водопроводен кодекс, Съвет по международни кодекси.
3. Ръководство за проектиране на Dimension Stone, Институт за естествен камък.
4. Плотове от естествен камък: съображения за приложения в кухня и баня, Институт за естествен камък.
5. ISO 19650 Принципи за управление на информацията, Международна организация по стандартизация.
6. Изисквания за приключване на проекта и записване на чертежи, приложими договорни документи.
7. Технически данни на производителя на шкаф, хардуер, мивка, кран и повърхност, производители на приложими продукти.
